探秘智造工厂的“神经中枢” 系列（三）

第三篇：全域感知闭环！从AGV物流到数据追溯，传感器打通自行车工厂全链路

一、智能物流：AGV小车的磁导航传感系统（电磁测量仪器）

工厂物料转运依靠磁导航AGV自动导引车，核心配套磁导航传感器（电磁检测仪器），也是我们重点要科普的测控器件。

1. 工作原理：地面铺设磁条，传感器内置多组微型磁场探测单元，捕捉磁场强弱转化为电信号；

2. 自动纠偏：传感器实时比对左右磁场强度，判断小车偏离轨道距离，自动修正行驶方向，保障物料精准送达各装配工位；

3. 配套传感：AGV同时搭载急停感应、电池模拟量采集传感器，实时监测电量、行驶障碍，实现无人化物料流转。

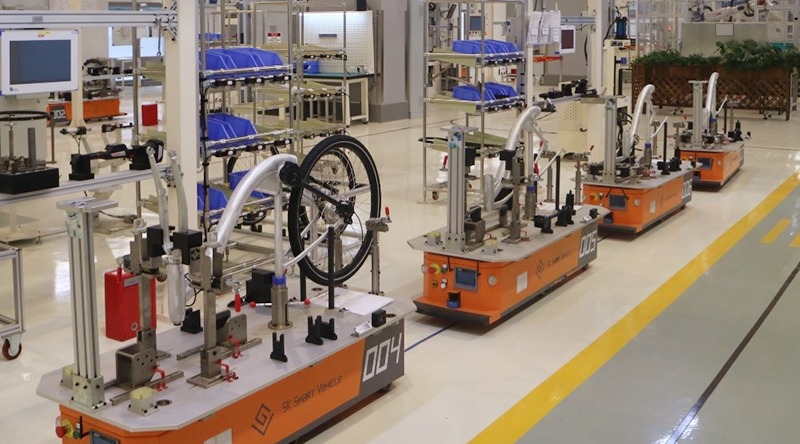

图5  工厂内的自动导引车（AGV）

二、数据大脑：SCADA+MES系统，所有仪器仪表的数据终点站

工厂所有视觉相机、扭矩传感器、压力传感器、磁导航传感器，都会采集实时数据，通过SCADA数据采集系统汇总，同步上传MES制造执行系统，形成全流程可追溯数字化体系。

1. 数据采集链路

- 拧紧枪扭矩数据、扫码枪二维码信息 → WIFI无线传输 → 数据服务器，记录每一颗螺丝拧紧参数；

- AGV磁场定位、电池状态数据 → 车载PLC → 工控机上传，监控物流动线；

- 工业视觉相机零件检测数据 → PLC联动机器人，同步录入整车生产档案。

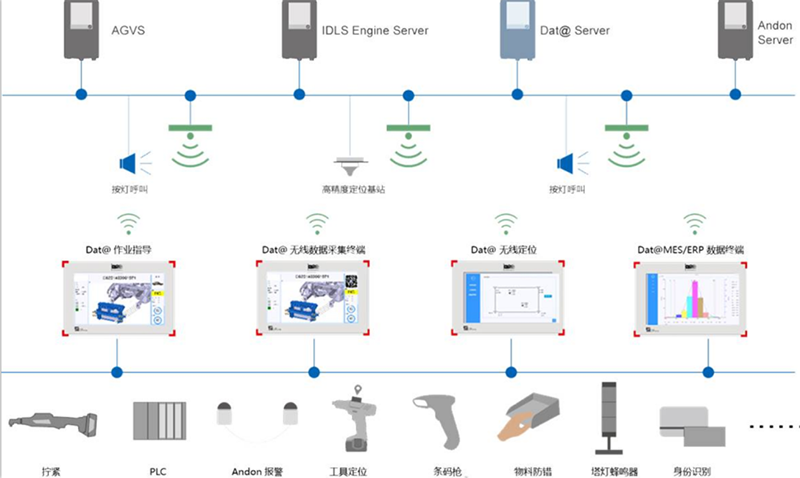

图6  智能产线上传感器采集信息与数据传输框图

2. 仪器仪表的核心价值

各类传感器、检测仪器是工厂唯一的数据入口，把物理生产行为转化为数字档案，实现“人、机、料、法、环”全要素管控，完成从感知、分析、决策到执行的智能制造闭环。

三、基地科普总结

1. 基地科普价值

上海第二工业大学智能制造工厂作为中国仪器仪表学会智能制造工厂主题科普教育基地，以亲民的自行车装配场景，把专业、抽象的工业仪器仪表、智能感知技术转化为大众可看懂、可体验的实景科普内容。面向青少年开放参观、科创体验活动，普及测量、传感、自动化知识，传播仪器仪表产业对制造强国的支撑作用。

2. 育人与产业双重意义

对在校学生：完整产线提供仪器仪表实操平台，培养符合产业需求的测控、智能制造技术人才；

对社会公众：打破“仪器仪表高深难懂”的认知壁垒，直观展示传感器、工业测量设备如何改变传统制造业；

对行业：为中国仪器仪表学会打造标准化实景科普样板，助力工业测控技术全民科普推广。

3. 系列收尾寄语

从单台机器的视觉、力觉感知，到整厂AGV物流传感，再到全域数据采集追溯，无数仪器仪表、传感器组成智能制造的完整神经网络。上海二工大这座自行车智造工厂，正是“万物可感、智造无形”最好的现实缩影，也印证了仪器仪表作为工业“五官神经”不可替代的核心地位。

（作者：上海第二工业大学曹建清、秦琴；中国仪器仪表学会李淑慧）
