微观致远：显微光学仪器如何解锁看不见的微观世界

抬眼可见山川湖海，低头能观草木虫鱼，但在我们的视野之外，藏着一个庞大且从未停歇的微观宇宙：游动的细胞、穿梭的病毒、跳动的分子、精密的生物结构……

显微成像技术，就是人类探索微观世界的一双“超级眼睛”。

它不止是实验室里冰冷的仪器，更是解锁生命奥秘、推动医学进步、革新材料科技的核心力量。从中学实验室里的普通光学显微镜，到生物医药、高端芯片领域的精密成像设备，显微成像早已渗透生活与科研的方方面面。

今天这篇通俗易懂的科普，带你从零搞懂显微成像：它的成像逻辑是什么？一套完整的成像光路由哪些部分组成？接地气的日常应用都有哪些？高大上的前沿高端应用又有哪些？

一、 成像原理：简单两步，放大微观世界

很多人觉得显微成像原理很复杂，其实核心逻辑只靠两个字：折射 + 放大。

我们肉眼看不清微小物体，本质是因为物体太小，反射的光线进入人眼后，成像尺寸不足以被视觉神经捕捉。而显微成像，就是通过多级透镜组合，把微观物体的光线信号放大，让原本隐形的结构变得清晰可见。

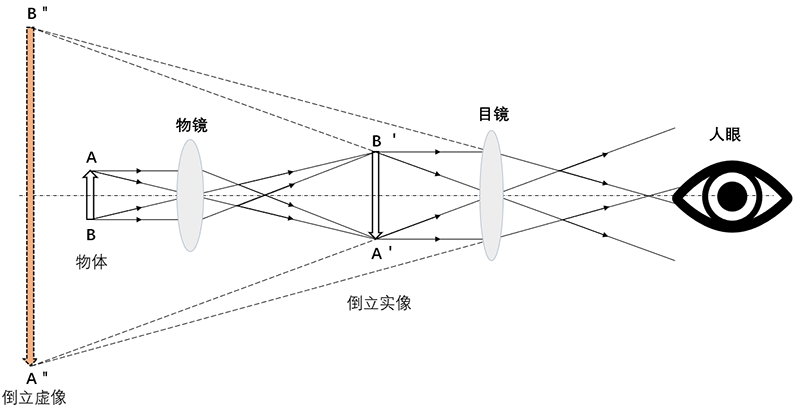

图1 光学显微成像原理光路

最主流的光学显微成像，遵循两级放大原理，也是所有显微设备的基础逻辑：

第一步：物镜初级放大（成实像）

靠近样品的物镜，是显微成像的“核心功臣”。当光线穿透微小样品后，物镜会捕捉样品的光影信号，并将其放大形成一个倒立、真实的放大实像。这个阶段已经完成了微观结构的初步放大，也是决定成像清晰度的关键一步。

第二步：目镜二次放大（供人眼观察）

目镜相当于一个“放大镜”，会把物镜形成的实像再次放大，最终转化为人眼可以清晰识别的虚拟影像。我们透过显微镜看到的清晰画面，就是两次放大后的最终效果。

简单总结：物镜抓细节、做放大，目镜扩画面、供观看。

二、光路组成：一套完整的微观成像系统像一条“流水线”

一张清晰的微观照片，不是靠单个透镜实现的，而是一套完整、精密的光路系统协同工作的结果。整套光路就像一条标准化流水线，从光线发出、整形、照亮样品，再到成像输出，环环相扣。

以最常用的光学显微镜为例，拆解五大核心光路组件：

1. 光源：成像的“基石”

没有光就没有成像。显微成像的光源类型众多，常见的有阳光、LED灯、卤素灯、激光等，为后续成像提供稳定的光线基础。

2. 聚光镜：光线的“整形师”

光源发出的光线是发散、松散的，无法精准照射微小样品。聚光镜的作用就是汇聚、校准光线，把散乱的光线变成均匀、集中的光束，精准打在样品待观测区域，保证样品每一处都光线充足、明暗均匀，避免成像模糊、阴影过重。

3. 样品台：微观世界的“舞台”

承载待观测样品的平台，可精准微调位置，让光路精准对准样品待观测区域。

4. 物镜：清晰度的“决定者”

整套光路中最核心、精度最高的部件。不同倍数的物镜（4倍、10倍、40倍、100倍）决定了成像的放大倍率和分辨率。高精密物镜可以捕捉微米、纳米级的细节，是看清微观细节的关键。现代高端显微镜多采用无限远光学物镜，可兼容多种光学模块，不影响成像精度。

5. 目镜/成像传感器：画面的“输出端”

传统显微镜靠目镜供人眼直接观察，现代显微设备大多搭配图像传感器，将光学信号转化为电子信号，直接传输到电脑屏幕，实现拍照、录像、数据分析，让微观画面可留存、可测量。

通俗光路流程总结：光源发光 → 聚光镜整形聚光 → 光束照射样品 → 物镜捕捉微观信号并放大 → 目镜/传感器输出清晰成像。

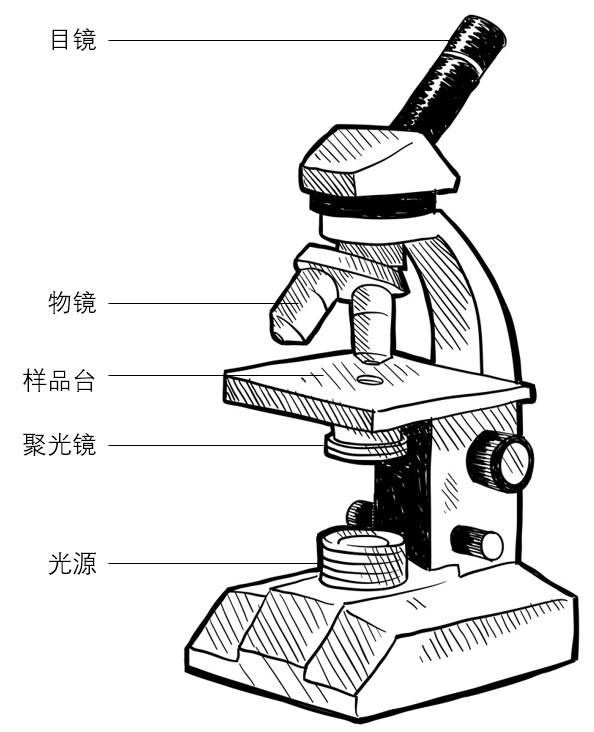

图2完整成像系统组成

三、 日常应用：藏在身边的显微成像

显微成像早已不只存在实验室里，其实它已融入我们的衣食住行，默默守护日常生活，只是我们从未察觉。

1. 医疗检测：守护身体健康

医院最常规的血常规、尿常规等都离不开显微成像。医生通过显微镜观察血液中的红细胞、白细胞数量，识别尿液中的杂质、细菌，快速判断身体是否存在炎症、感染等问题。此外，皮肤检测、真菌检测、寄生虫筛查，都是依托基础显微成像技术完成，是基层医疗最基础、最核心的检测手段。

2. 食品质检：把控饮食安全

日常吃的米面粮油、乳制品等出厂前都需要显微检测。工作人员通过显微成像，排查食品中的细菌、霉菌、寄生虫虫卵，检测食材的新鲜度，杜绝变质、超标微生物流入市场。

3. 教育科普：解锁微观认知

中小学生物实验课上，观察洋葱表皮细胞、草履虫、叶片气孔，用到的普通光学显微镜，是最基础的显微成像设备。它让学生直观看到肉眼不可见的生物结构，是大众接触微观世界的第一扇窗口。

4. 日用工业质检

纺织品的纤维纹路、眼镜镜片的划痕、手机屏幕的细微瑕疵、化妆品的粉体颗粒均匀度，都需要借助显微成像排查缺陷，保障日用品的品质与使用体验。

四、 高端应用：顶尖科研与工业的“微观利器”

跳出日常场景，高端显微成像技术，是生物医药、芯片制造、材料科学、航空航天等前沿领域的核心支撑，解锁了人类探索未知、突破技术壁垒的能力。

1. 生命科学与高端医疗

普通显微镜只能看清细胞整体，而共聚焦显微成像、超分辨显微成像等系统可以突破光学衍射极限，看清细胞内部的线粒体、染色体、蛋白质分子的动态变化。助力科学家研究细胞癌变机理、病毒入侵机制、干细胞分化过程，为癌症靶向药、疫苗研发、基因治疗提供核心数据支撑。

2. 半导体芯片制造

纳米级显微成像技术，是芯片产业的“命脉”。芯片的电路线宽仅有几纳米、几十纳米，相当于头发丝的万分之一，肉眼完全无法识别。高端电子显微镜、激光显微成像设备，可精准观测芯片晶圆的微观结构，排查电路划痕、杂质、缺陷，监控光刻、刻蚀工艺精度，保障高端芯片的良品率，是半导体精密制造不可或缺的核心设备。

3. 新材料研发

新能源电池、碳纤维、纳米涂层、超导材料的研发，都离不开显微成像。科研人员通过观测材料的微观颗粒排布、分子结构、界面状态，优化材料配方，提升电池续航、材料硬度、防腐耐磨等性能，推动新能源、高端制造产业升级。

4. 刑侦与考古科研

刑侦取证中，通过显微成像观察指纹残留、毛发纤维、油漆碎屑、微量物证，锁定案件线索；考古领域，借助显微设备分析文物的颜料成分、材质老化结构、土层纹理，还原文物年代、制作工艺，为考古研究提供精准依据。

通过以上内容，介绍了显微镜的成像原理以及核心组成部分，相信大家现在对显微成像有了更深的认识了，接下来让我们看看我们每天接触到的日常用品的底层结构都长什么样。

随着科技的发展，电子显示设备已深度融入现代生活的各个角落，从居家办公到公共出行，这其中智能手机是目前最普及的个人显示终端。智能手机依靠网络、硬件、应用生态快速走进千家万户，彻底重构了通讯、消费、学习、工作模式，极大便利了日常生活。那么大家在使用智能手机的过程中有没有好奇过手机屏幕究竟是个什么结构呢？页面切换是什么在改变的呢？

接下来我们以可走入课堂的多轴笼式结构显微成像系统（图3）为工具带领大家来探索一下智能手机屏幕背后的秘密。

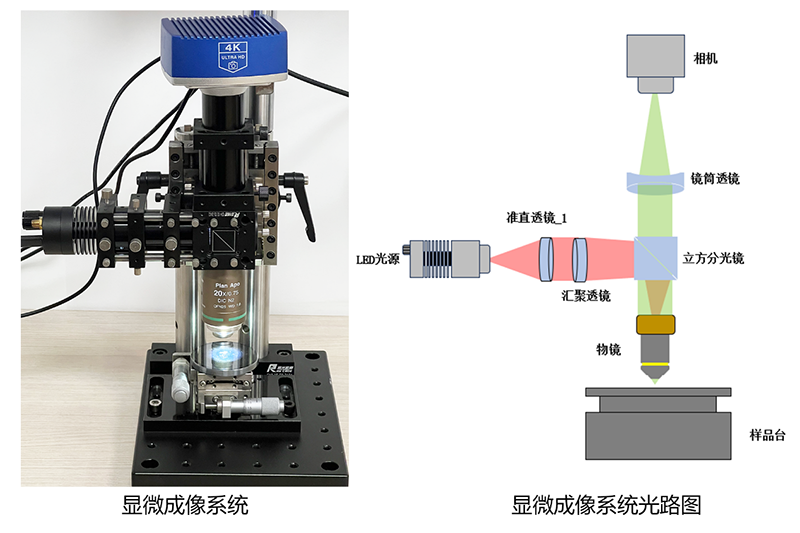

图3 多轴笼式结构显微成像系统

进行手机屏幕观察实验时，我们需将智能手机的屏幕调至全白的页面或者白色居多页面（此时手机屏幕相当于一个白光光源，所以系统光源不用打开），然后将屏幕朝上置于显微成像系统中物镜的正下方，调节样品台的升降旋钮使显示器上出现清晰的图像。

通过观察显示器上的图像我们会发现日常肉眼看到的白色屏幕在显微镜下居然是由一个个微小的亮点组成的，这些亮点分别由红色、绿色和蓝色按照一定的规律排列而成。屏幕为什么是这个结构呢？亮点颜色为什么只有红绿蓝三种颜色呢？

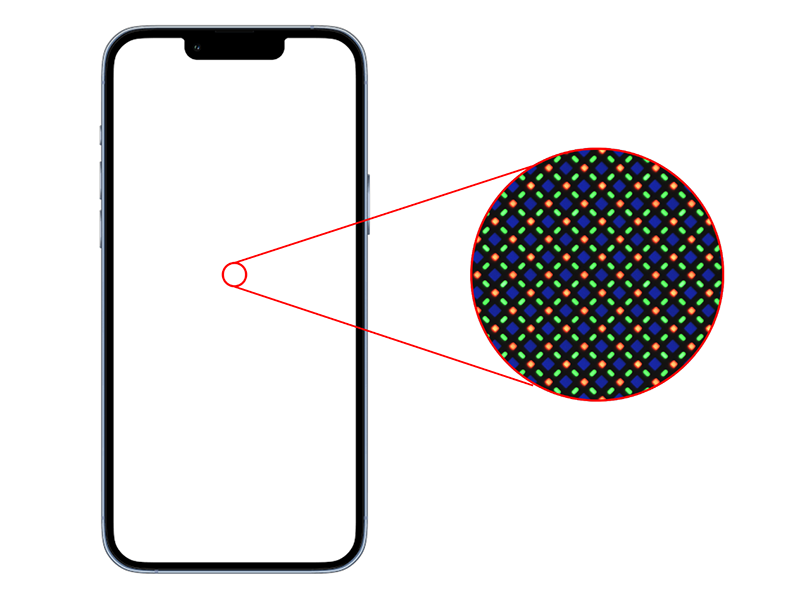

图4 显微系统下的手机屏幕

解释原因之前我们先回顾一下光的色散。

在牛顿之前，人们普遍认为：白光本身就是纯净单色光，彩色是玻璃把白光 “弄脏” 产生的。牛顿通过三棱镜实验推翻了这个观点，第一次证明白光是复色光。阳光通过小孔形成细白光，经过三棱镜后在光屏上出现红、橙、黄、绿、蓝、靛、紫7种颜色的连续彩带，这便是我们人眼所能感知到的电磁波波长（400nm-700nm）。

正是因为这些颜色，自然界的万物才能呈现五彩斑斓。

图5 三棱镜分光

若想在智能手机显示这些多彩缤纷的照片就需要有不同的光，实现的方式就是用数个发出不同颜色的微小光源组装成手机屏幕，通过控制不同位置的颜色来还原多彩缤纷的照片，这些可控制的微小发光亮点就是像素点。

实际上人眼可见的颜色多种多样，智能手机若想都将这些颜色的像素都放置在一个巴掌大小的手机屏幕上难度巨大。那手机屏幕只安装红、绿、蓝三种颜色的像素为什么就够用了？

通过研究发现，人眼视网膜有三种视锥细胞，分别对红、绿、蓝三种可见光波段最敏感，只需要将这三种颜色作为基础色，通过调节三种光的亮度比例，就能混合出人眼能感知到的几乎所有色彩，即可以显示出五彩斑斓颜色的图片。通过这个发现让手机屏幕的制造难度大大降低，同时也能精准的还原我们身边的美丽场景，让美好的景象能长时间留存。

图6 RGB三原色

以上就是通过结合显微镜的应用带大家直观看到我们身边的一个微观世界的案例，通过这个案例相信大家对显微成像以及智能手机有了一个更深的认识，身边还有更多的奇幻而美妙的微观世界等待大家去探索。

作者：锐光凯奇（镇江）光电科技有限公司 陈庭效

整理和推荐：中国仪器仪表学会科普培训部
